可控硅测量方法图解

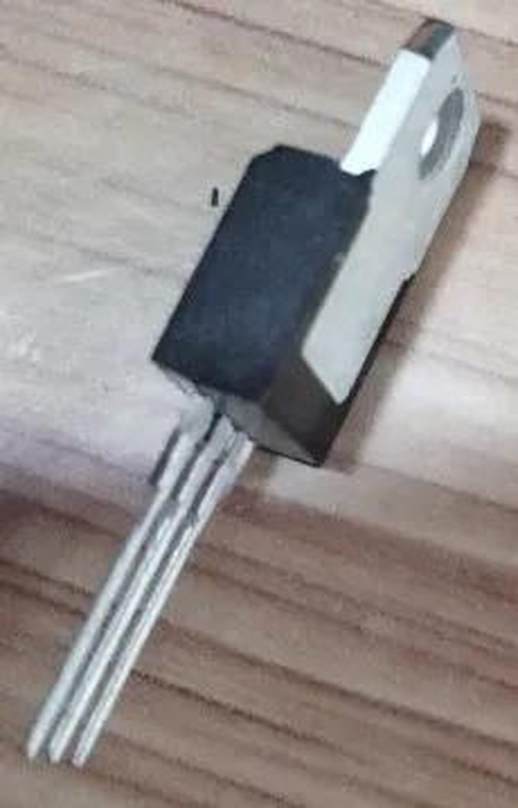

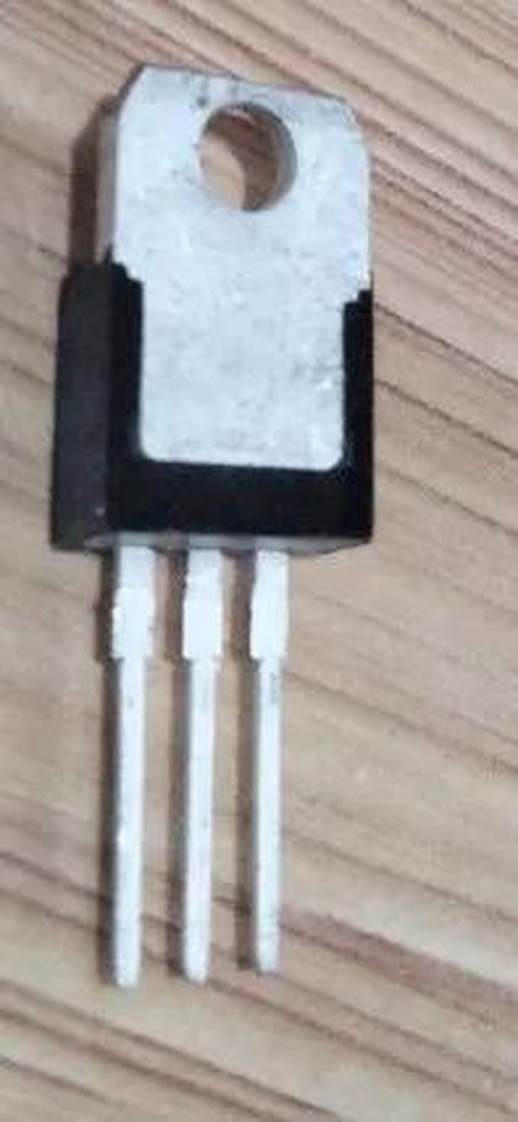

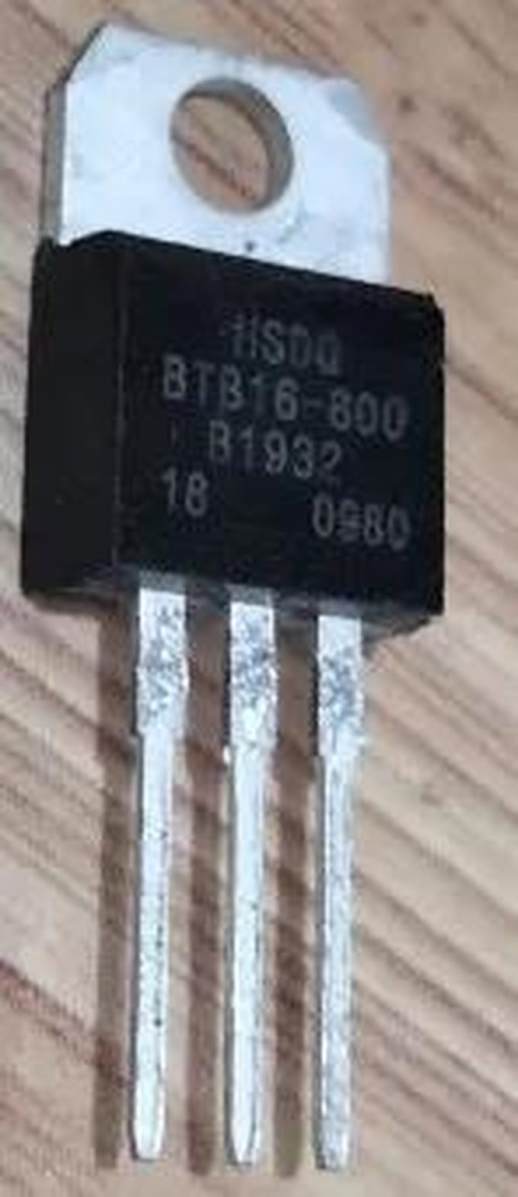

共有三个引脚的双向可控硅，使用数字万用表如何检测有无损坏（不接入电路）？

将数字万用表旋至蜂鸣器档。

方法一：

1. 红表笔接触可控硅第一引脚保持不动。

2. 黑表笔接触可控硅第二引脚，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

3. 黑表笔接触第三引脚，若万用表有阻值，则为导通状态（正常），反之则为损坏。

4. 黑表笔接触带眼的金属部分，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

方法二：

1. 红表笔接触可控硅第二引脚保持不动。

2. 黑表笔接触可控硅第一引脚，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

3. 黑表笔接触第三引脚，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

4. 黑表笔接触带眼的金属部分，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

方法三：

1. 红表笔接触可控硅第三引脚保持不动。

2. 黑表笔接触可控硅第一引脚，若万用表有阻值，则为导通状态（正常），反之则为损坏。

3. 黑表笔接触第二引脚，若万用表显示为 1，表示为断开状态（正常），反之则为损坏。

4. 黑表笔接触带眼的金属部分，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

方法四：

1. 黑表笔接触可控硅第一引脚保持不动。

2. 红表笔接触可控硅第二引脚，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

3. 红表笔接触第三引脚，若万用表有阻值，则为导通状态（正常），反之则为损坏。

4. 红表笔接触带眼的金属部分，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

方法五：

1. 黑表笔接触可控硅第二引脚保持不动。

2. 红表笔接触可控硅第一引脚，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

3. 红表笔接触第三引脚，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

4. 红表笔接触带眼的金属部分，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。

方法六：

1. 黑表笔接触可控硅第三引脚保持不动。

2. 红表笔接触可控硅第一引脚，若万用表有阻值，则为导通状态（正常），反之则为损坏。

3. 红表笔接触第二引脚，若万用表显示为 1，表示为断开状态（正常），反之则为损坏。

4. 红表笔接触带眼的金属部分，若万用表无蜂鸣声且红灯不亮，则屏幕显示为 1，表示为断开状态（正常），反之则为损坏。
