一、应急开关电路的基本原理

在使用空调时，如果遥控器丢失或损坏，可以通过应急开关按键来手动启用空调。这时，空调会以自动模式运行，尽管无法调整温度和风速，但依然能够提供基本的制冷或制热效果。下图展示了相关操作。

1. 开机步骤

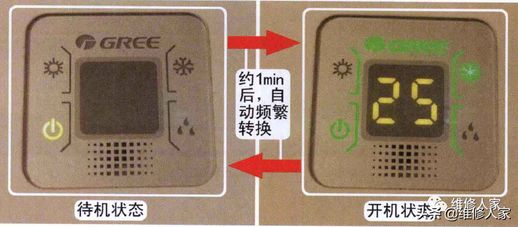

当空调处于待机状态，按下应急开关按键，空调就会自动启动。CPU会根据室内温度智能选择制冷、制热或送风等模式，确保用户体验到舒适的环境。尽管空调在此状态下运行，用户仍然可以使用遥控器进行调整。

2. 关机步骤

在空调工作时，轻按应急开关按键，空调将停止运作。

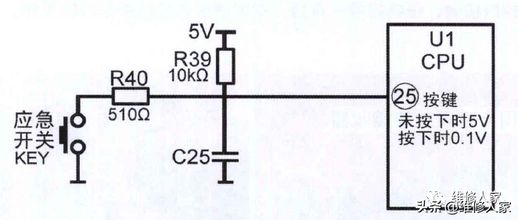

应急开关的检测由CPU⑥脚负责，正常情况下会有5V的高电平，而按下开关后，电平降至0.1V。CPU会根据低电平的次数决定相应的操作。

二、应急开关按键

1. 按键的外形与功能

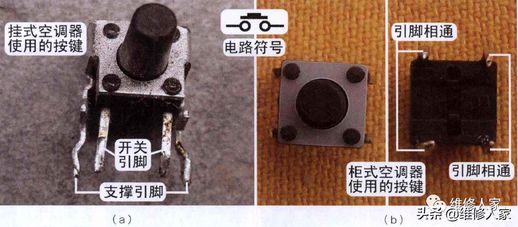

应急开关按键通常用于挂式或柜式空调，挂式空调一般仅需一个按键，而柜式空调则可能需要多个，通常约六个。在图(a)中，可以看到挂式空调使用的按键结构，包含四个引脚，其中两个是地线，另外两个则连接到CPU。

在图(b)中，柜式空调的按键设计与挂式不同，同样为四个引脚，但未设置地线，其中左右两组引脚内部相连，实际上等同于两个引脚的功能。

2. 按键开关引脚阻值的测量

使用万用表进行阻值测量时，要分为未按压和按压两种状态。

(1) 未按压时的测量结果

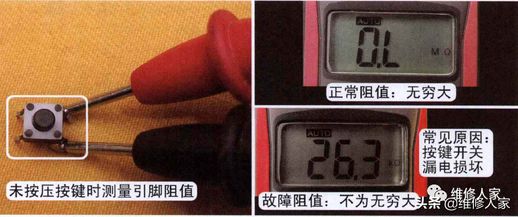

在未按下时，开关的内部触点并不接通，因此正常阻值应为无穷大。如果实际测得约26k或更小，则说明开关存在漏电故障，可能导致空调自动开关机。对于不时出现的开关机问题，可以尝试直接取下应急开关进行测试。

(2) 按压时的测量结果

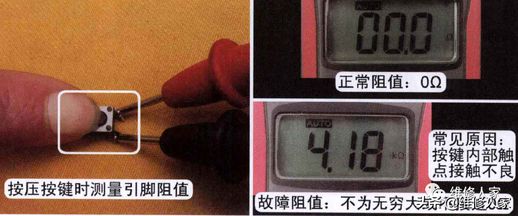

当按下开关时，引脚触点相通，阻值应为零。如果测得阻值为无穷大，则可能是内部触点损坏，导致空调没有响应；若阻值约为4k，则可能是接触不良，容易导致功能失常，例如按下温度调低键时却无法切换模式。

三、维修实例：按键开关漏电

以格力KFR-50GW/K(50513)B-N4挂式空调为例，通电后，在未使用遥控器的情况下，蜂鸣器会响起，空调自动启动，显示设定温度为25度，室内风机也开始运转。约30秒后，蜂鸣器再次响起，显示板熄灭，空调随即关机。20秒后，蜂鸣器又响，空调又重启，如此反复，造成压缩机频繁启动，可能引发“E5”故障代码。电路原理图及实物图详见顶部。

1. 测量应急开关按键引线电压

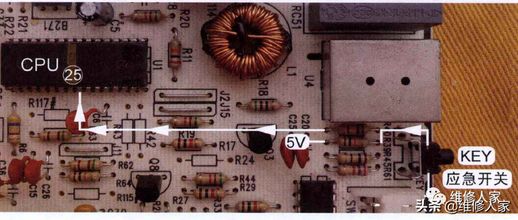

空调开关机可通过两种控制方式实现：一是遥控器，二是主板应急开关电路。在此维修实例中，移除遥控器电池后，空调仍然自动开关机，排除遥控器故障，需检查应急开关电路。应急开关按键连接至室内机主板，正常情况下未按压时应保持5V的电压，而实际测量却仅为1.3-2.5V，表明存在漏电问题。

2. 测量应急开关按键引脚阻值

为明确故障源是显示板组件按键还是室内主板上的电容，需拔下两者的连接插头。测量显示板组件的阻值时，正常状态下未按压时应为无穷大，而实测为约4k，初步判断为应急开关按键损坏。进一步拆卸并测量按键，正常阻值应为无穷大，但实测约5k，确认按键漏电损坏。

维修措施：及时更换应急开关按键。

应急处理方法：若没有备件可以更换，用户可采取两种临时措施。可直接取下应急开关，不会影响空调的正常使用，只是失去应急开关机功能；可将室内机主板与显示板之间的连接线中的key引线取下，并用胶带包好绝缘，这样相当于取消了应急开关的功能。

应急开关按键漏电是导致空调自动开关机故障的常见原因，维修时更换按键通常能有效解决问题。
