小天鹅洗衣机排水图解

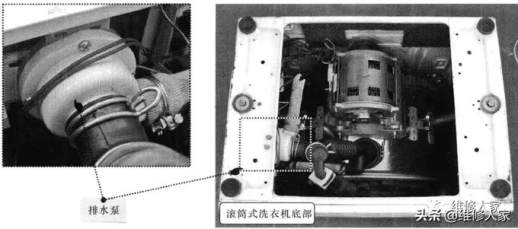

洗衣机排水系统位于机器底部，由排水泵、排水管和外桶构成。排水泵将洗涤后污水排出洗衣机，示意图如下：

1. 排水泵组成

滚筒洗衣机排水泵通常由单相罩极式电动机或永磁式电动机驱动。电动机带动叶轮转动，实现排水功能。典型滚筒洗衣机排水泵结构如下：

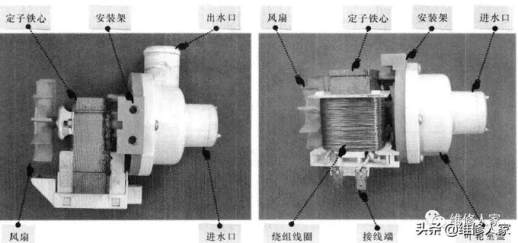

排水泵由叶轮室盖、护盖、安装架、转子、风扇、定子铁心、绕组线圈、叶轮、橡胶垫片、塑料垫片和小垫片构成。

2. 排水泵工作原理

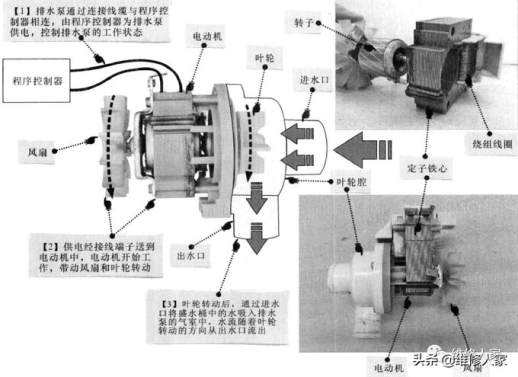

排水泵通电后，电动机启动运转，带动叶轮转动。水被吸入叶轮室，并随叶轮转动方向从出水口排出。

电动机由定子铁心、绕组线圈和转子组成。电动机运转带动风扇和叶轮转动，形成气流。水被吸入排水泵的气室，并随着叶轮转动方向流出。
