在现代建筑工程中，混凝土的抗压强度检测至关重要。回弹法作为一种广泛应用的检测技术，通过测量混凝土表面的硬度间接推断其强度。尽管这种方法的精确度受到多种因素的影响，但在工程质量评估中，其重要性不容忽视。接下来，将详细探讨回弹法的检测原理、操作规范及相关注意事项。

回弹法检测混凝土抗压强度的核心在于其原理。混凝土表面的硬度与其极限强度之间存在直接的关联。使用回弹仪时，弹击重锤通过一定的弹力撞击混凝土表面，回弹高度与表面硬度成正比。这一特性使得回弹仪成为测定混凝土强度的一种简便工具。需要注意的是，这种检测方法的精度相对较低，尤其不适用于表面与内部质量差异显著的构件。诸如混凝土的原材料、施工工艺和养护条件等因素都可能显著影响检测结果。

尽管存在一定局限性，回弹法在我国的应用依然相当普遍。实际上，借助回弹法推定的混凝土抗压强度，对于解决工程中的质量问题起到了关键作用。通过合理的使用回弹仪，可以在一定程度上确保混凝土的安全性和可靠性。

一、回弹仪的检定

回弹仪的检定周期通常为六个月。若出现以下任一情况，应及时由法定计量检定机构依据行业标准《回弹仪》JJG817进行检定：

新仪器启用前；

超过有效检定期；

数字式回弹仪显示值与指针读数相差超过1；

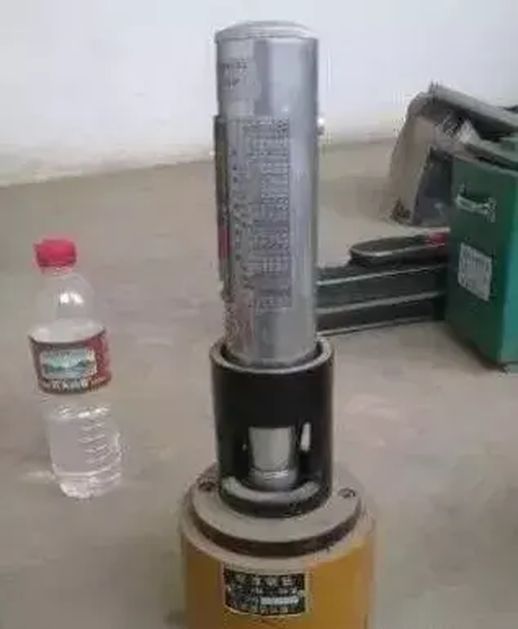

经过保养后，钢砧的校准值不合格；

遭受重大撞击或损坏。

回弹仪的保养要求也应严格遵循，具体细节详见相关规范。

二、抽检构件数量

在进行构件检测时，抽检数量应不少于同批构件总数的30%，且至少应抽检10件。当检测批次超过30件时，可以适当调整抽样数量，但不得低于国家相关标准规定的最小抽样数量。

三、测区布置要求

1. 对于一般构件，建议设置至少10个测区。若受检构件数量超过30且不需要提供单个构件的强度推定，可适当减少测区数量，但不得少于5个。

2. 相邻测区间距不应大于2米，且离构件边缘的距离应控制在0.2米至0.5米之间。

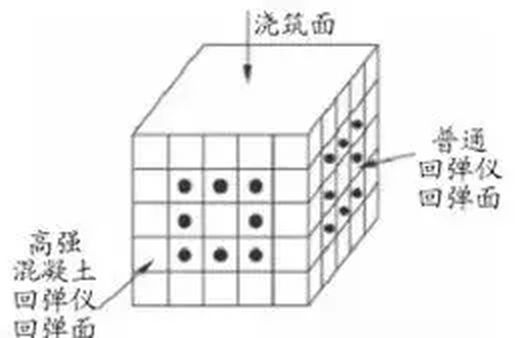

3. 测区应设置在混凝土浇筑的侧面，确保回弹仪处于水平方向；若无法做到，则可在其他可测表面进行。

4. 测区应均匀分布在构件的两个对称面上，重要部位和薄弱部位需特别标记。

5. 测区面积应小于0.04平方米，并保持清洁和平整，不得有松散层、涂层等影响因素。

6. 对于薄壁或小型构件，应进行固定以避免测试时的震动。

7. 每个测区应有清晰的编号，记录纸上应绘制测区布局示意图并描述外观质量情况。

四、回弹值及碳化深度测量

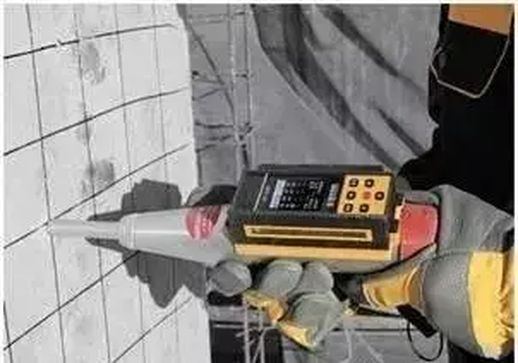

1. 测量回弹值时，回弹仪的轴线应始终与混凝土检测面垂直，施压应缓慢，读取值后迅速复位。

2. 每个测区应记录16个回弹值，读数精确至1，测点需在测区内均匀分布，且相邻两测点的距离不应小于20毫米。

3. 回弹值测量完成后，应在具有代表性的位置测量碳化深度，测点数量不得少于构件测区数的30%，取其平均值作为测区的碳化深度。

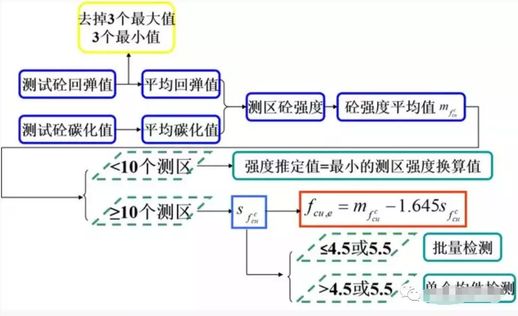

五、回弹值计算

1. 从16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值取算术平均值。

2. 对于非水平状态的测量，需进行角度修正；若检测面为混凝土浇筑的顶面或底面，则应进行面修正。

3. 在非水平且非混凝土的检测面时，先进行角度修正后，再进行面修正。

六、强度换算及推定

根据测区的平均回弹值和碳化深度，通过测强曲线或强度换算表可得出测区的混凝土强度值。

七、钻芯取样修正

当出现以下情况时，需要进行修正：

普通混凝土使用的材料符合国家标准；

采用普通成型工艺；

模板符合国家标准；

经过自然养护的条件符合要求。

自然养护龄期在14到1000天之间，抗压强度在10到60MPa。

修正方法包括在测区内钻取6个直径为100mm的芯样，或取6个150mm的试块进行校准。

通过以上分析，回弹法作为混凝土抗压强度检测的有效手段，虽然存在一定的局限性，但通过规范操作和细致的测量，能够为工程质量提供重要的数据支持。正确理解和应用该方法，必将提升混凝土工程的整体安全性与可靠性。
