星三角启动接线图_星三角电机六根线接法示意图

电动机的启动方式直接影响其工作效率与电网的稳定性。在众多启动方式中，星三角启动法以其独特的降压特性，成为了许多工业场合的首选方案。

星三角启动法的基本原理是，启动时将电动机接成星形接线，以降低启动电流。等电动机启动成功后，再切换到三角形接线。在电机运行的初期，由于电动机的启动力矩与电源电压成正比，这种启动方式的电流仅为全电压启动电流的三分之一，而对应的启动力矩同样只有全电压启动力矩的三分之一。这一方法虽以降低功率为代价来换取启动电流的减少，但却有效避免了对电网造成过大冲击。

采用星三角启动并不仅仅取决于电机的功率大小，更要考虑负载的类型。通常情况下，在负载轻的情况下启动电动机时，可以选择星三角启动。而在负载较重时，这种方法仍可使用，但要谨慎选择合适的电机功率。例如，鼠笼型电机在启动时，其电流通常是运行电流的五到七倍，为了不对电网电压造成过大的冲击，一般建议在电机功率超过变压器额定功率的10%时采用星三角启动。

在实际使用中，许多电机需要星三角降压启动的功率从11KW开始便有所需求。例如，对于风机而言，11KW电机启动时的电流可能达到7-9倍（约100A），而正常配置的热继电器常常无法承受这样的电流，甚至关风门也无法解决问题。若热继电器配置过大，则无法起到保护电机的作用，因此建议采用降压启动方式。

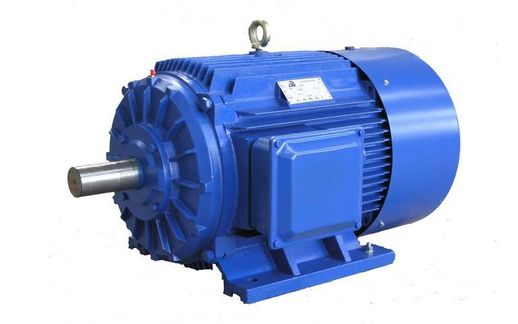

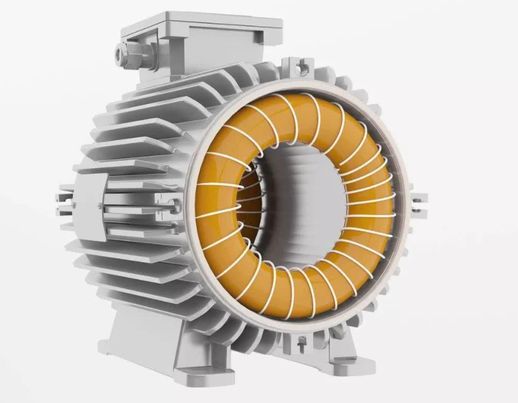

▲鼠笼型电机

对于一些启动负荷较小的电机，由于其达到恒速的时间较短，因此电流冲击的影响相对较小。在这种情况下，例如30KW的电机，可以直接选用1.5倍额定电流的断路器启动，长期使用下来也不会出现问题。

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以额定电压380V的电机为例）。在星形启动阶段，X、Y、Z相互连接，A、B、C三端接入三相交流电压380V，此时每相绕组的电压为220V，显著降低了启动电流，进而避免了对电网的冲击。虽然在此阶段转矩相对较小，但电动机仍能达到一定的转速。

经过一段时间的星形启动后，电动机达到一定转速后，便可通过电器开关将六个接线端子转换为三角形连接，重新接入380V电源。此时每相绕组的电压提升至380V，电动机的转矩和转速均大幅提升，进入额定运行状态。

在具体的接线过程中，降压启动阶段从380V降至220V，电机一侧接成三相并联接法，启动后需持续一段时间（一般为30秒至一分钟），才将星形接法断开并切换至三角形接法。在这个过程中，务必进行联锁，以防止错误操作导致设备损坏。三角形接法即为全压运行。

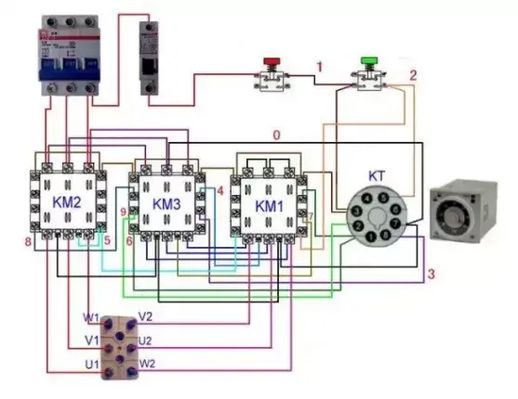

接下来，L1/L2/L3代表三根相线，QS为空气开关，Fu1与Fu2分别是主回路和控制回路上的保险装置。SP为停止按钮，ST为启动按钮，KT为时间继电器的线圈，后缀数字表示不同触点。KMy与KM△则是星接触器和三角接触器的线圈，分别用于控制不同的接线状态。为了方便说明，附图中添加了触点编号。

启动时，合上QS并按下ST，KT、KMy便会得电工作。KMy-1闭合，KM得电动作；KMy-2闭合，电动机线圈处于星形接法，KMy-3则断开，以防止KM△误动作。KM-1闭合为自保启动按钮，KM-2则准备为三角形工作做好准备，KM-3闭合，电动机得电运转，处于星形启动状态。

随着时间继电器延时到达，KT-1断开，KMy线圈失电，KMy-1断开，KM通过KM-2仍然得电吸合。KMy-2断开为电动机线圈切换至三角形接法做好准备，KMy-3闭合使KM△得电吸合。KM△-1和KM△-2分别断开，以停止为时间继电器线圈供电，并确保KMy无法得电误动作。最终，KM△-3闭合，电动机线圈进入三角形运转状态。

在电动机处于三角形运转状态时，只有按下SP按钮，才能使所有接触器线圈失电并跳开，从而实现停止运转。这一系列复杂的操作确保了电动机的安全启动与高效运行。

星三角启动法以其独特的方式，帮助电动机在启动时平稳过渡，有效降低对电网的冲击。随着技术的不断发展，这一方法仍将继续发挥其重要作用。
